Créée en 1982, la sprl micronext s'est spécialisée dans la conception et la réalisation d'équipements de mesure et de contrôle. Elle possède un bureau d'études ainsi qu'une unité de production pour prototypes et petites séries. Cette structure souple a permis de développer un réseau de partenaires lui permettant de s'adapter dans des délais très courts et avec un niveau de qualité garanti aux requêtes de ses clients.
La sprl micronext est active dans le domaine automobile avec ses appareils pour le contrôle des essuie-glaces : dynamomètre et rapporteur d'angle et dans le domaine des automatismes industriels où micronext effectue des études et produit des matériels pour apporter des solutions à des problèmes spécifiques énoncés par ses clients.

Description

- Système à microcontroleur et jauges de contrainte
- Compensation automatique de température.
- Mesure l'effort jusqu'à 20 N.
- Trois unités d'affichage: kgf , N, oz.
- précision: 1% fin d'échelle.
- LCD 16 caractères.
- Recherche automatique du zéro à la mise en route
- Mémorisation de la valeur affichée.
- Alimentation par pile 9 V PP3 .
- Mesures par impulsions.
- Rafraichissement d'écran: une fois par seconde.
- Langues: français, anglais, espagnol, allemand, italien.
- Dimensions: 80 x 120x 31 mm

Mesure de l'effort

Déposer l'appareil sur le pare-brise de telle manière que l'extrémité du bras arrive au niveau du plot de mesure.
Appuyez et relâchez le bouton ON / OFF sans appliquer d'effort.
Attendre l'indication TARAGE:OK ( veiller à ne pas bouger ni vibrer pendant le tarage ).
Appliquer l'extrémité de l'essuie-glace sur le plot de mesure ; l'affichage donne la valeur et l'unité de la mesure.
Lorsque la valeur mesurée est stable, utilisez le bouton MEMORY pour garder la valeur affichée. Effacez cette valeur en appuyant une nouvelle fois.
L'appareil se coupe automatiquement après trois minutes d'inactivité.

Changer la pile

Dévisser les vis et enlever la plaque de fermeture.
Sortir le connecteur de pile et débrancher.
Sortir la pile, la remplacer.
Engager la pile (pôle - vers le milieu du boîtier) ; remettre le connecteur de pile.
Enfoncer la pile , remettre la plaque de fermeture et revisser.

Procédure de calibrage

Pour démarrer la procédure de calibrage maintenir MEMORY enfoncé, appuyer et relâcher ON/OFF, attendre l'indication OK et relâcher MEMORY

Si l'écart entre la valeur mesurée et la valeur réelle est peu important on peut utiliser une procédure rapide de calibrage. A la mise en route appliquer une charge connue et vérifier l'indication de l'appareil. Corriger avec le potentiomètre de gain pour obtenir la valeur exacte. Éteindre l'appareil. Répéter l'opération pour vérifier.

Si l'écart entre la valeur mesurée et la valeur réelle est important:
- pour une charge 0 kgf l'afficheur indique une valeur au voisinage de 35.
- pour une charge 1 kgf la valeur indiquée doit être la valeur obtenue pour 0 kgf plus 450, par exemple 35 + 450 = 485. Ajuster le potentiomètre de gain pour réaliser la condition : valeur affichée à charge 0 kgf + 450 = valeur affichée à charge 1 kgf.
- Recommencer avec 0 kgf et 1 kgf pour vérifier si la condition est toujours respectée, sinon ajuster à nouveau.

Appuyer sur ON/OFF pour quitter ou sur MEMORY pour aller au CHOIX DE L'UNITE.

Choix de l'unité

Cette procédure suit le calibrage de l'effort.
On passe d'une unité à la suivante en appuyant un instant sur MEMORY. On choisit l'unité en maintenant MEMORY enfoncé jusqu' à apparition de OK.
Pour quitter appuyer sur ON/OFF. Pour aller au choix de la langue appuyer sur MEMORY.

Choix de la langue

Cette procédure suit le CHOIX DE L'UNITE.
On passe d'une langue à la suivante en appuyant un instant sur MEMORY. . On choisit la langue en maintenant MEMORY enfoncé jusqu' à apparition de OK. Pour quitter appuyer sur ON/OFF.

Les modèles 04096-A / 06091-A / 07010-A

CARACTERISTIQUES COMMUNES AUX TROIS MODELES

- Mesure l'angle entre le bras et le pare-brise
- Appareil autonome
- Affiche l'angle sans nécessité de mise à zéro
- Valeurs d'angle entre -15° et +15°
- Affichage par pas de 0.05°.
- Erreur maximum 0.3°.
- Alimentation par deux piles bouton 3V 950 mA-h type 2477.
- Poids de 200 à 300 gr. suivant modèle.

Les trois modèles diffèrent par la prise de la mesure. Le modèle 04096-A est un appareil de mesure et affichage sans prise de mesure. Le modèle 06091-A a une prise de mesure sous forme de pince. Le modèle 07010-A a une prise de mesure par clipsage dans un adaptateur.

Mesure de l'angle

Appuyez sur ON / OFF et relachez. La valeur actuelle de l'angle est affichée par 0.05° avec le signe. Pour éteindre appuyer sur ON / OFF. L'appareil se coupe automatiquement après cinq minutes d'inactivité.

Changer les piles

Dévisser les vis de la plaque arrière sans les enlever complètement.
Dégager la plaque arrière et la faire pivoter.
Remplacer les piles (pôle + vers l'intérieur de l'appareil).
Replacer la plaque arrière et revisser.

Calibrage / changement de signe

Pour débuter le calibrage, l'appareil étant éteint appuyer sur la bouton ON/OFF de manière continue. Après une dizaine de secondes les indications F1, F2, F3, F4, F5 vont se succéder.
F1 est la routine qui permet de fixer l'angle de 0°.
F2 permet de changer le signe de l'angle.
F3 affiche la valeur binaire de la mesure d'angle.
F4 fonction réservée au service métrologie, accessible après introduction d'un code d'accès.
F5 non utilisée: prévue pour un développement futur.
Pour choisir une routine relâcher le bouton ON / OFF lors de l'affichage de F1 à F5.

F1 : lorsque le bouton ON / OFF a été relaché l'affichage clignote. Mettre l'appareil en position 0°. Appuyer sur le bouton ON / OFF jusqu'à ce que 0.00 stable apparaisse. Relacher le bouton, la routine se termine.

F2 : lorsque le bouton ON / OFF a été relaché le message SES apparaît ainsi que le signe. A chaque appui bref le signe change. Un appui prolongé enregistre le signe et donne le message on. En relachant le bouton l'appareil se coupe.

F3 : lorsque le bouton ON / OFF a été relaché la valeur binaire de la mesure d'angle est affichée. Un appui bref et l'appareil se coupe.

F4 : lorsque le bouton ON / OFF a été relaché l'appareil affiche 000 le 0 de droite étant clignotant. Des appuis brefs permettent de changer la valeur du chiffre de droite : 1,2,3,... Un appui prolongé enregistre ce chiffre et le fait passer en position milieu. En répétant l'opération on introduit le deuxième puis le troisième chiffre du code d'accès. Un appui prolongé après le troisième chiffre permet de rentrer dans la routine de calibrage des valeurs +15°, +7.5°, 0°, -7.5°, -15°. Si le code d'accès est incorrect l'appareil affiche OFF et la routine se termine. Si le code d'accès a été accepté le message ON apparaît. Un appui bref permet de rentrer dans la routine. Mettre l'appareil dans une position angulaire correspondant à un des angles de calibrage +15°, +7.5°, ...
L'appareil affiche en clignotant la valeur lue. Un appui prolongé adaptera cette valeur à la valeur de calibrage. Exemple : L'appareil est mis en position 15°, la valeur lue de 14.20° (affichage clignotant) va être transformée en 15.00° (affichage stable). Toutes les valeurs intermédiaires seront calculées à partir des valeurs de calibrage. Un appui prolongé lorsque l'afficheur indique ON permet de passer à OFF et de sortir de la routine.

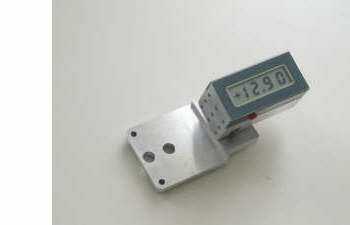

Corps de rapporteur réf: 04096-A


Corps avec le système de mesure et d’affichage (référence 04096-A) destiné à recevoir un dispositif de prise de mesure : une pince, un support ou tout autre dispositif développé par le client. Sert de base pour les modèles 06091-A et 0701x-A. La face avant compte 4 trous M3 disposés en carré écartés de 20 mm et 4 trous 3 mm H7 disposés en croix écartés de 20 mm.

Rapporteur d'angle avec pince


composé du bloc mesure+affichage sur lequel on monte une pince pouvant recevoir la plupart des différents types d'extrémité de bras. L'appareil 06091-A est fourni avec des adaptateurs standard qui acceptent la plupart d'extrémités de bras.
La photo ci-contre montre la pince avec les adaptateurs standard; l'adaptateur de gauche est maintenu contre la bague de référence; l'adaptateur de droite est mis dans la position correspondant à l'extrémité de bras au moyen d'une molette. L'effort de serrage sur l'extrémité de bras est appliqué par l'intermédiaire d'une lame ressort ce qui permet le changement rapide de bras en glissant simplement l'extrémité entre les deux adaptateurs.

Voir ci-dessous l'utilisation avec différentes extrémités de bras.

Bras avec extrémité recourbée




La prise de mesure se fait avec les adaptateurs standard. La pince accepte des bras jusqu'à une largeur de 11 mm.







________________________________________________________________

Adaptateur pour bras non recourbé




La partie plastique recouvrant le bras est séparée du bras en acier. De chaque côté les adaptateurs qui vont être montés dans la pince. Le blocage du bras se fait par la vis moletée.







________________________________________________________________

Adaptateur pour Top Connexion




Les adaptateurs destinés à ce type d'extrémité sont semblables aux adaptateurs standard mais exécutés en acier avec une épaisseur restreinte.





_______________________________________________________________

Adaptateur sans démontage



Les adaptateurs permettent de faire une mesure sans avoir à démonter l'extrémité de ce type de bras. La forme des adaptateurs tient compte du léger arrondi des flancs de l'extrémité.






______________________________________________________________

Adaptateur pour extrémité baïonnette




L'adaptateur est un bloc qui se met entre les deux adaptateurs standard. La baïonnette est glissée dans l'alésage à la partie supérieure. Le module accepte les extrémités gauche et droite. A noter que ce type d'extrémité de bras peut être monté avec le modèle 07010-A.





_______________________________________________________________

Gabarit pour le contrôle de l'angle



Le gabarit permet de vérifier rapidement si les indications données par l'appareil sont dans la plage admise de précision. Le bras de calibrage est monté sur la bague de référence avec un serrage modéré. Le serrage doit permettre la rotation du bras en maintenant le bras sur la face de référence. L'arbre monté sur le bras est appliqué sur les différents plans du gabarit. Les angles du gabarit sont de -15°, -7.5°, 0°, 7.5°, 15°. L'appareil doit indiquer la valeur d'angle à +/- l'erreur admise. Le gabarit peut être utilisé pour calibrer l'appareil avec une précision de +/- 0.1°
